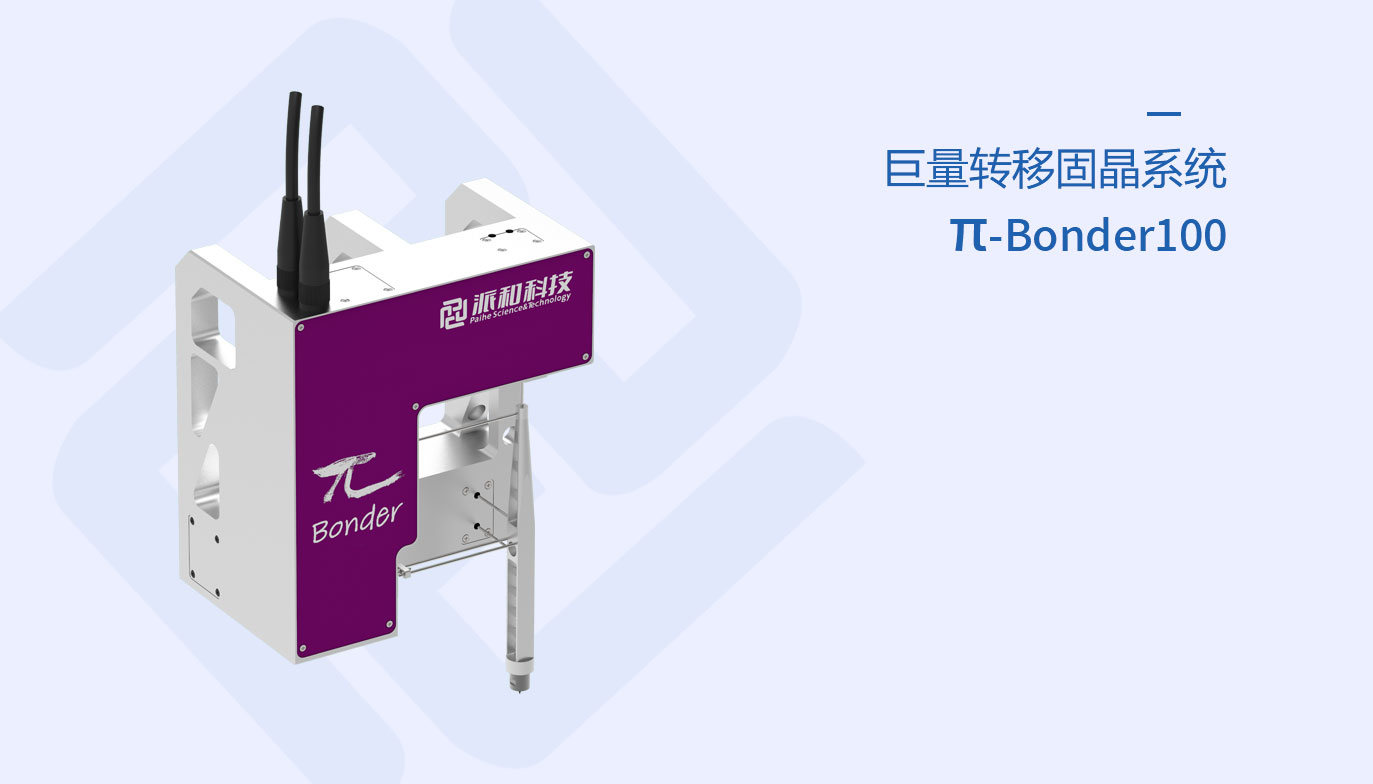

π Bonder 100固晶頭是一種適用于Mini LED等巨量轉移行業的高速往復運動設備。
采用壓電陶瓷控制技術，能實現最低360K頻率正交雙軸耦合的穩定間歇式往復運動.
可實現縱向最大行程1.1mm，在采用最大行程時末端重復精度可達±5μm.
橫向動作可對安裝基板的運動速度做出位移補償，使固晶頭末端在固晶工作時間內相對基板做直上直下的縱向運動
項目 | 規格 |
尺寸 （長*寬*高） | 386mm×200mm×196mm |
重量 | 4.5kg（不包括線纜） |
人機接口 | RJ45以太網接口 |
額定輸入 | 176~264VAC, 50~60Hz |
待機功率 | 約20W，視工作環境 |
固晶時間 | 4ms |
I/O啟動電平 | 10~30VDC |
使用環境 | 溫度：5~40℃（41~104℉） 相對濕度：20%~80% 僅限室內使用 |
項目 | 規格 |
尺寸（長*寬*高） | 170mm×232mm×112mm |
重量 | 4.5kg |
刺晶頻率 | 100Hz |
Z向行程 | 1.1mm 可調 |
Y向行程 | 1.2mm 可調 |
Y向補償速度 | 75mm/s~200mm/s |
針尖末端重復精度 | ≤±5μm |
固定方式 | 螺栓固定，D=M5 |
